產品中心

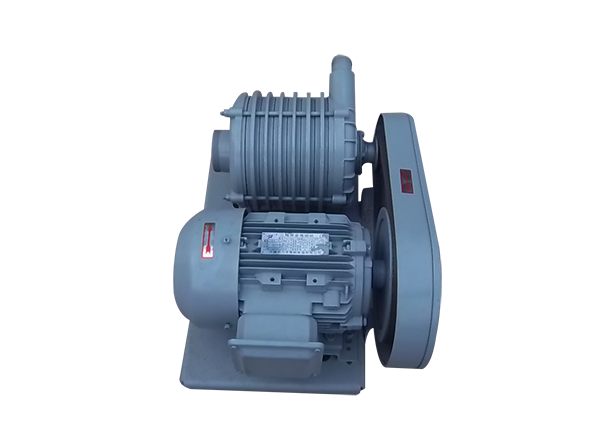

DLB型離心氣泵

工作原理及特點
旋渦氣泵的葉輪由數十片葉片組成，它類似龐大的氣輪機的葉輪。葉輪葉片中的空氣受到了離心力的作用向葉輪的邊緣云運動，在那里空氣進入泵體的環形空腔，然后又返回葉輪，重新從葉輪的起點以同樣的方式再進行循環。葉輪旋轉所產生循環氣流，以級高的能量離開氣泵以供使用。
旋渦氣泵采用專用電機，結構緊湊、體積小、重量輕、噪音低。送出的氣源無水無油。

用途及使用范圍
DLB層疊式吹吸兩用氣泵（離心氣泵）是一種吹氣或吸氣兩用的通用氣源。它主要用于：切紙機、燃燒降氧機、卷煙濾嘴成型機，電鍍槽液攪拌、霧化干燥機、水處理爆氣、養魚增氧、絲網印刷機、照相制版機、注塑機、自動上料烘干機、液體灌裝機、粉末灌裝機、電焊設備、電影機械、紙張輸送、干洗衣服的清潔、空氣除塵、干瓶、氣體傳送、清潔吹干、粉沫冶金、工業吸塵、食品、包裝、收集等方面。

使用和維護
氣泵應放置在較平穩的地方，周圍環境應清潔、干燥、通風。
氣泵葉輪旋轉方向必須與風扇罩殼上所標箭頭方向一致。
像一般電動機一樣定期維修和給兩端軸承加潤滑脂。（3#二硫化鉬鋰基脂或7018高速潤滑脂）
進出口兩端的過濾網和消音器應根據情況適時清洗，以免堵塞影響使用。
氣泵出氣口與外管道之間應使用增強橡膠（或塑料）管軟聯接。

DLB型層疊式吹吸兩用氣泵外形尺寸

型號			1	2	3	4	5	6	7	8	9	10
大壓力kpa			39.2	35	9.8	34.5	75	49	24.5	100	49	140
大真空度kpa			29.3	20	8.8	24	40	34.6	16.7	50	34.6	65
大流量m3/h			60	150	500	650	190	55	100	500	270	450
電動機	電壓V		380	380	380	380	380	380	380	380	380	380
	功率kw		0.75	2.2	2.2	7.5	4	1.1	1.1	18.5	4	22
	型號		JW7122	Y90L-2	Y90L-2	Y132S-2	Y112M-2	JW7132	JW7132	Y160L-2	Y112M-2
外形尺寸 mm		長A	440	550	341	640	590	440	440	980	590
		寬B	325	391	398	591	555	325	305	740	473
		高C	240	398		408	398	240	240	540	398
		D	Φ33	Φ75	Φ75	Φ75	Φ75	Φ33	Φ33	Φ95	Φ75	Φ95
		E	Φ68	Φ118	Φ118	Φ118	Φ118	Φ68	Φ68	Φ95	Φ118	Φ95
重量kg		\	23	45		122	86	23	20		94

11	12	13	14	15	16	17	18	19	20	21	22
80	80	60	60	75		100	100	120	140	39	70
48	48	36	36	40	48	50	50	55	65	29	40
65	130	65	500	270	500	800	1200	1000	800	105	2000
380	380	380	380	380	380	380	380	380	380	380	380
1.5	3	1.1	7.5	7.5	15	30	37	37	37	1.5	30
A。B032	Y100L-2			Y132S-2		Y160M-3				A。B032
530	590		640		740					440
380	471		624		772					325
320	398		408		416					240
Φ33	Φ75	Φ33	Φ75	Φ75	Φ95	Φ95	Φ95	Φ95	Φ95	Φ33	Φ95
Φ68	Φ118	Φ68	Φ118	Φ118	Φ95	Φ95	Φ95	Φ95	Φ95	Φ68	Φ95
			130							24
